อุปกรณ์เครือข่าย

 อุปกรณ์เครือข่าย

         การ์ดเครือข่าย (Network Interface Card) หรือการ์ดแลน หรืออีเทอร์เน็ตการ์ด ทำหน้าที่ในการเชื่อมต่อคอมพิวเตอร์ที่ใช้งานอยู่เข้ากับระบบเครือข่ายได้ เช่น ในระบบแลนเครื่องคอมพิวเตอร์ทุกเครื่องในเครือข่ายจะต้องมีการ์ดเครือข่ายที่เชื่อมโยงด้วยสายเคเบิลจึงสามารถทำให้เครื่องติดต่อเครือข่ายได้

 PCI (Peripheral Component Interconnect)

       PCI (Peripheral Component Interconnect) เป็นระบบบัสที่ได้รับความนิยมสูงมาก ซึ่งได้เข้า มาแทนบัสแบบ ISA PCI บัสมีอัตราการส่งผ่านข้อมูลสูงถึง 133 เมกกะไบต์ต่อวินาที นอกจากนี้ยังสามารถ กำหนดค่า IRQ,DMA, Memory Addressให้อุปกรณ์และการ์อินเทอร์เฟซอัตโนมัติ เมื่อเสียบการ์ดเน็ตเวิร์ก แบบ PCI ลงไปบนเครื่องแล้ว ส่วนมาจะมองเห็นและใช้งานได้ทันที

ฮับ หรือ รีพีทเตอร์ (Hub, Repeater)เป็นอุปกรณ์ที่ทวน และขยายสัญญาณ เพื่อส่งต่อไปยังอุปกรณ์อื่น ให้ได้ระยะทางที่ยาวไกลขึ้น ไม่มีการเปลี่ยนแปลงข้อมูลก่อนและหลัง การรับ-ส่ง และไม่มีการใช้ซอฟท์แวร์ใดๆ มาเกี่ยวข้องกับอุปกรณ์ชนิดนี้ การติดตั้งจึงทำได้ง่าย ข้อเสียคือ ความเร็วในการส่งข้อมูล จะเฉลี่ยลดลงเท่ากันทุกเครื่อง เมื่อมคอมพิวเตอร์มาเชื่อมต่อมากขึ้น

สวิทช์ หรือ บริดจ์ (Switch, Bridge)เป็นอุปกรณ์สำหรับเชื่อมต่อ เครือข่ายท้องถิ่น หรือ แลน (LAN) ประเภทเดียวกัน ใช้โปรโตคอลเดียวกัน สองวงเข้าด้วยกัน เช่น ใช้เชื่อมต่อ อีเธอร์เน็ตแลน (Ethernet LAN) หรือ โทเคนริงก์แลน (Token Ring LAN) ทั้งนี้ สวิทช์ หรือ บริดจ์ จะมีความสามารถในการเชื่อมต่อ ฮาร์ดแวร์ และตรวจสอบข้อผิดพลาด ของการส่งข้อมูลได้ด้วย ความเร็วในการส่งข้อมูล ก็มิได้ลดลง และติดตั้งง่าย



เร้าเตอร์ (Router)เป็นอุปกรณ์ที่ทำงานคล้าย สวิทช์ แต่จะสามารถเชื่อมต่อ ระบบที่ใช้สื่อ หรือสายสัญญาณต่างชนิดกันได้ เช่น เชื่อมต่อ อีเธอร์เน็ตแลน (Ethernet LAN) ที่ส่งข้อมูลแบบ ยูทีพี (UTP: Unshield Twisted Pair) เข้ากับ อีเธอร์เน็ตอีกเครือข่าย แต่ใช้สายแบบโคแอ็กเชียล (Coaxial cable) ได้ นอกจากนี้ยังช่วยเลือก หรือกำหนดเส้นทางที่จะส่งข้อมูลผ่าน และแปลงข้อมูลให้เหมาะสมกับการนำส่ง แน่นอนว่าการติดตั้งย่อมยุ่งยากมากขึ้น



เกทเวย์ (Gateway)เป็นอุปกรณ์ที่มีความสามารถสูงสุด ในการเชื่อมต่อเครือข่ายต่างๆ เข้าด้วยกัน โดยไม่มีขีดจำกัด ทั้งระหว่างเครือข่ายต่างระบบ หรือแม้กระทั่ง โปรโตคอล จะแตกต่างกันออกไป เกทเวย์ จะแปลงโปรโตคอล ให้เหมาะสมกับอุปกรณ์ที่ต่างชนิดกัน จัดเป็นอุปกรณ์ที่มีราคาแพง และติดตั้งใช้งานยุ่งยาก เกตเวย์บางตัว จะรวมคุณสมบัติในการเป็น เร้าเตอร์ ด้วยในตัว หรือแม้กระทั่ง อาจรวมเอาฟังก์ชั่นการทำงาน ด้านการรักษาความปลอดภัย ที่เรียกว่า ไฟร์วอลล์ (Firewall) เข้าไว้ด้วยกัน



โมเดม (Modem) MODEM มาจากคำเต็มว่า Modulator – DEModulator ทำหน้าที่แปลงสัญญาณข้อมูลดิจิตอล ที่ได้รับจากเครื่องส่งหรือคอมพิวเตอร์ เป็นสัญญาณแบบอนาลอกก่อนทำการส่งไปยังปลายทางต่อไป โดยผ่านเครือข่ายโทรศัพท์ และเมื่อส่งถึงปลายทางก็จะมีโมเด็มทำหน้าที่แปลงสัญญาณจากอนาลอกให้เป็นดิจิตอล เพื่อใช้กับคอมพิวเตอร์ปลายทาง



บริดจ์ (Bridge)บริดจ์มีลักษณะคล้ายเครื่องขยายสัญญาณ บริดจ์จะทำงานอยู่ในชั้น Data Link บริดจ์ทำงานคล้ายเครื่องตรวจตำแหน่งของข้อมูล โดยบริดจ์จะรับข้อมูล จากต้นทางและส่งให้กับปลายทาง โดยที่บริดจ์จะไม่มีการแก้ไขหรือเปลี่ยนแปลงใดๆแก่ข้อมูล บริดจ์ทำให้การเชื่อมต่อระหว่างเครือข่ายมีประสิทธิภาพลดการชนกัน ของข้อมูลลง บริดจ์จึงเป็นสะพานสำหรับข้อมูลสองเครือข่าย

มัลติเพล็กซ์เซอร์ (Multiplexerวิธีการเชื่อมต่อการสื่อสารระหว่างผู้รับและผู้ส่งปลายทางที่ง่ายที่สุดคือ การเชื่อมต่อแบบจุดต่อจุด (Point to Point) แต่ต้องเสียค่าใช้จ่ายสูงและใช้งานไม่เต็มที่ จึงมีวิธีการเชื่อมต่อที่ยุ่งยากขึ้น คือการเชื่อมต่อแบบหลายจุดซึ่งใช้สายสื่อสารเพียงเส้น 802.3



คอนเซนเตรเตอร์ (Concentrator)คอนเซนเตรเตอร์เป็นมัลติเพล็กซ์เซอร์ที่มีประสิทธิภาพสูง สามารถเพิ่มสายหรือช่องทางการส่งข้อมูลได้มากขึ้น การส่งข้อมูลจะเป็นแบบอซิงโครนัส



ฟรอนต์ – เอ็นโปรเซสเซอร์ FEP (Front-End Processor)FEP เป็นคอมพิวเตอร์ที่ใช้เชื่อมต่อระหว่างโฮสต์คอมพิวเตอร์ หรือมินิคอมพิวเตอร์กับอุปกรณ์เครือข่ายสำหรับสื่อสารข้อมูล เช่น โมเด็ม มัลติเล็กซ์เซอร์ เป็นต้น FEP เป็นอุปกรณ์ทีมีหน่วยความจำ (RAM) และซอฟต์แวร์สำหรับควบคุมการทำงานเป็นของตัวเองโดยมีหน้าที่หลักคือ ทำหน้าที่แก้ไขข่าวสาร เก็บข่าวสาร เปลี่ยนรหัสรวบรวมหรือกระจายอักขระ ควบคุมอัตราความเร็วในการรับส่งข้อมูล จัดคิวเข้าออกของข้อมูล ตรวจสอบข้อผิดพลาดในการส่งข้อมูล



รีพีตเตอร์ (Repeaterเป็นอุปกรณ์ที่ใช้สำหรับส่งสัญญาณซ้ำ เพื่อส่งสัญญาณต่อไปนี้ในระยะไกลป้องกันการขาดหายของสัญญาณ ซึ่งรูปแบบของเครือข่ายแต่ละแบบรวมทั้งสายสัญญาณที่ใช้เป็นตัวกลางหรือสื่อกลางแต่ละชนิดจะมีข้อจำกัดของระยะทางในการส่ง ดังนั้นเมื่อต้องการส่งสัญญาณให้ไกลกว่าปกติต้องเชื่อมต่อกับรีพีตเตอร์ดังกล่าว เพื่อทำให้สามารถส่งสัญญาณ ได้ไกลยิ่งขึ้น

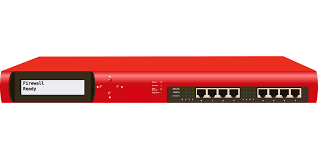

ไฟร์วอลล์ (Firewall)Firewall คือ ระบบรักษาความปลอดภัยของเครื่องคอมพิวเตอร์ (อ่านว่า ไฟร์วอลล์) ไม่ให้ถูกโจมตีจากผู้ไม่หวังดีหรือการสื่อสารที่ไม่ได้รับอนุญาต ซึ่งส่วนใหญ่จะมาจากระบบเครือข่ายอินเตอร์เน็ต รวมถึงเครือข่าย LAN ด้วย ซึ่งในปัจจุบัน Firewall มีทั้งอุปกรณ์ที่เป็น Hardware และ Software

แลนการ์ดไร้สายแบบ PCMCIA (Wireless PC Card) แลนการ์ดไร้สายแบบ PCMCIA เป็นอุปกรณ์ที่ใช้ติดตั้งบนเครื่องคอมพิวเตอร์ Notebook ที่มีช่องเชื่อมต่อแบบ PCMCIA แลนการ์ดไร้สายแบบ PCMCIA ทำหน้าที่ในการแปลงข้อมูลของเครื่องคอมพิวเตอร์ที่ต้องการส่งเป็นคลื่นวิทยุส่งผ่านอากาศออกไปและทำหน้าที่รับเอาคลื่นที่อุปกรณ์เครือข่ายไร้สายอื่นๆบนระบบแพร่กระจายออกมาแปลงกลับเป็นข้อมูลที่เครื่องคอมพิวเตอร์สามารถนำไปประมวลผลได้

แลนการ์ดไร้สายแบบ PCI (Wireless PCI Card) อีกทางเลือกหนึ่งในการทำให้เครื่องคอมพิวเตอร์แบบตั้งโต๊ะสามารถใช้งานระบบเครือข่ายแลนไร้สายได้นั่นคือการติดตั้งแลนการ์ดไร้สายแบบ PCI แทนการใช้แลนการ์ดไร้สายแบบ PCMCIA ร่วมกับการ์ดแปลงอินเตอร์เฟส PCI ซึ่งนับว่าเป็นการลดความยุ่งยากในการติดตั้งอุปกรณ์ นอกจากนี้แลนการ์ดไร้สายแบบ PCI ยังมีสายอากาศที่ติดตั้งภายนอกทำให้สามารถรับส่งข้อมูลได้ระยะทางไกลมากขึ้น

สาย Coax  มีลักษณะเป็นสายกลม  คล้ายสายโทรทัศน์  ส่วนมากจะเป็นสีดำสายชนิดนี้จะใช้กับการ์ด LAN ที่ใช้คอนเน็กเตอร์แบบ BNC สามารถส่งสัญญาณได้ไกลประมาณ 200 เมตร  สายประเภทนี้จะต้องใช้ตัว T Connector สำหรับเชื่อมต่อสายสัญญาณกับการ์ด LAN ต่างๆในระบบ และต้องใช้ตัว Terminator ขนาด 50 โอห์ม  สำหรับปิดหัวและท้ายของสาย

 สาย UTP (Unshied  Twisted  Pair)  เป็นสายสำหรับการ์ด  LAN ที่ใช้คอนเน็กเตอร์แบบ RJ-45  สามารถส่งสัญญาณได้ไกลประมาณ 100 เมตร หากคุณใข้สายแบบนี้จะต้องเลือกประเภทของสายอีก โดยทั่วไปนิยมใช้กัน 2 รุ่น  คือ  CAT 3 กับ CAT5 ซึ่งแบบ CAT3 จะมีความเร็วในการส่งสัญญาณ10 Mbps และแบบ CAT 5 จะมีความเร็วในการส่งข้อมูลที่ 100 Mbps แนะนำว่าควรเลือกแบบ CAT 5 เพื่อการอัพเกรดในภายหลังจะได้ไม่ต้องเดินสายใหม่  ในการใช้งานสายนี้  สาย 1 เส้นจะต้องใช้ตัว RJ – 45 Connector จำนวน 2 ตัว  เพื่อเป็นตัวเชื่อมต่อระหว่างสายสัญญาณจากการ์ด LAN ไปยังฮับหรือเครื่องอื่น เช่นเดียวกับสายโทรศัพท์ ในกรณีเป็นการเชื่อมต่อเครื่อง 2 เครื่องสามารถใช้ต่อผ่านสายเพียงเส้นเดียได้แต่ถ้ามากกว่า 2 เครื่อง ก็จำเป็นต้องต่อผ่านฮับ



หัว RJ-45 (Registered Jack 45)คือ หัวต่อที่ใช้กับสายสัญญาณเชื่อมเครือข่ายแบบสายคู่ตีเกลียว (สาย UTP) ตัวผู้ มี 2 ชนิด  ได้แก่ 1. หัวต่อตัวผู้ RJ-45 (หรือที่เรียกว่ RJ-45 Connecter หรือ RJ-45 Jack Plug) เป็นอุปกรณ์สำหรับใส่ที่ปลายสาย UTP มีลักษณะเป็นพลาสติกสี่เหลี่ยมคล้ายหัวต่อโทรศัพท์ มีช่องสำหรับเสียบสายที่ด้านหลัง ด้านล่างเรียบ ส่วนด้านบนมีตัวล๊อค ถ้าหันหน้าเข้าด้านหน้าของหัวต่อพิน 1 จะอยู่ทางด้านซ้ายมือของเรานะคะ ในขณะที่พิน 8 จะอยู่ทางขวามือ2. หัวต่อตัวเมีย RJ-45 (หรือเรียกว่า RJ-45 Jack Face) มีลักษณะเป็นเบ้าเสียบสำหรับหัวต่อ RJ-45 ตัวผู้ เมื่อมองจากด้านที่จะนำหัวต่อตัวผู้เสียบ พิน 8 จะอยู่ทางซ้าย ส่วนพิน 1 จะอยู่ทางขวา หัวต่อตัวเมียจะมีลักษณะเป็นกล่องมีช่องสำหรับเสียบหัวต่อ ด้านในกล่องจะมีขั้วซึ่งจะเป็นส่วนที่เชื่อมกับสายนำสัญญาณ
